講述usb插座如何接線(usb插座定義)

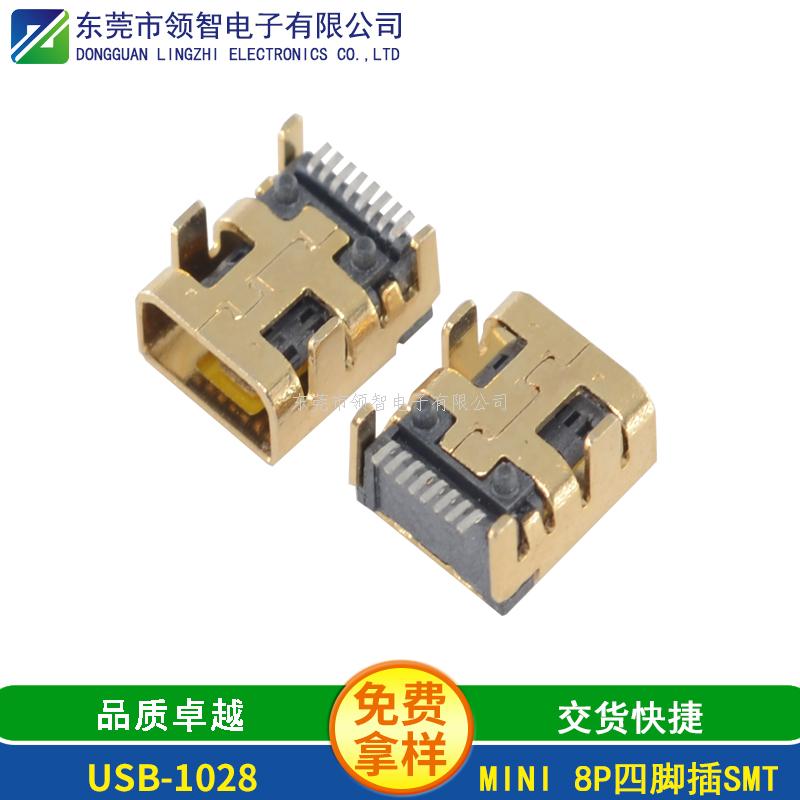

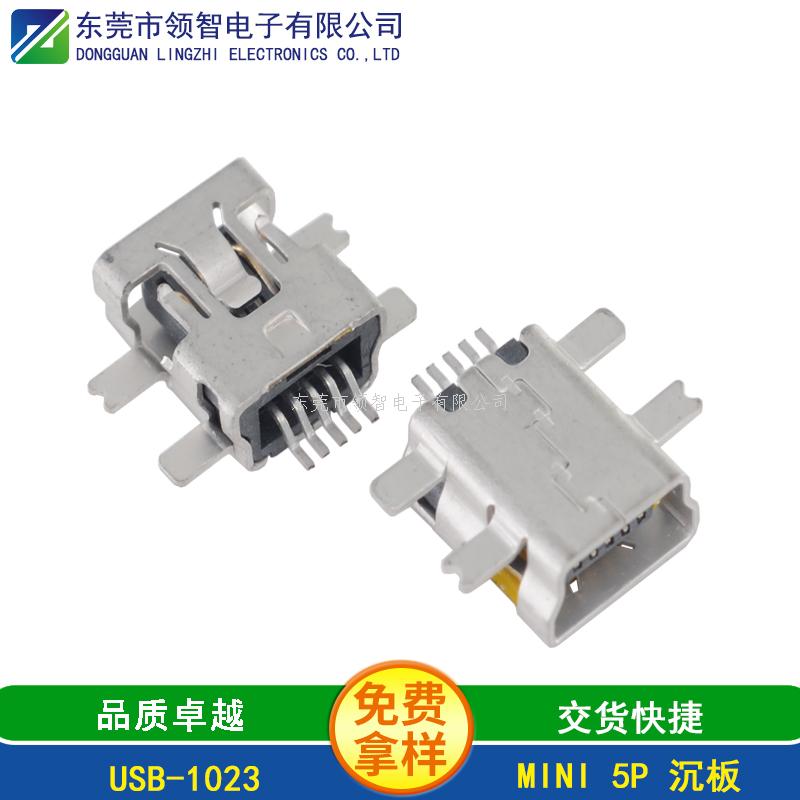

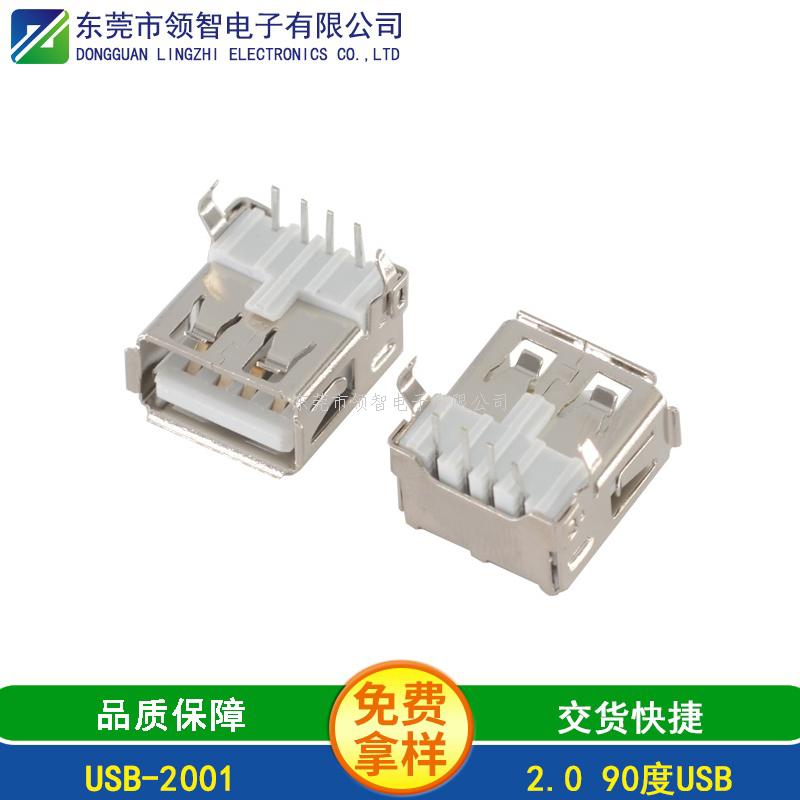

USB插座是一種安全節電、帶USB接口的通用插座，包括插座主體，在插座主體上的USB母座，在USB母座上的聯動開關和USB插口。講述usb插座如何接線。
1、微星MS-5156主板采用的前置USB接口是八針互反接法。該主板使用的是Intel 430TX芯片組，有USB1.0標準接口兩個，只不過需要使用單獨的引線外接。由于該主板的USB供電采用了限流保護技術，所以即使我們把USB的供電線接反，也不會導致主板無法啟或燒毀USB設備的情況產生。
2、六針雙排這種接口不常用，這種類型的USB插針排列方式見于精英P6STP－FL(REV：1.1)主板，用于海爾小超人766主機。其電源正和電源負為兩個前置USB接口共用，因此前置的兩個USB接口需要6根線與主板連接，布線通常為DATA1+，DATA1-，VCC，DATA2-，DATA2+。
3、八針雙排接口較常見，實際上占用了十針的位置，只不過有兩個針的位置是空著的，如精英的P4VXMS(REV：1.0)主板等。該主板還提供了標準的九針接法，主要是為了方便DIY在組裝電腦時連接容易。其布線為：VCC，DATA－，DATA＋，NUL，GND，GND，NUL，DATA＋，DATA－，VCC。
4、圓插頭鼠標換成USB扁插頭接線：打開外殼，插好PS2的鼠標，用萬用表找到5V的正極、地線，標記好，還剩2條線，好像都是接到芯片上的比較難判別，可以查芯片手冊來判斷。如果有個USB的鼠標來比較容易些，看線的對應來連接，盡可能還是有個USB轉PS2的插頭，根據USB插頭的連接來改線的連接，這個方法是比較容易的。
